起源の場所:
広東省、中国
ブランド名:
OEM ODM
証明:
FCC, RoHS, ce
モデル番号:
XPON ONU 1G1F+ CATV+ WIFI 2102XR
連絡 ください

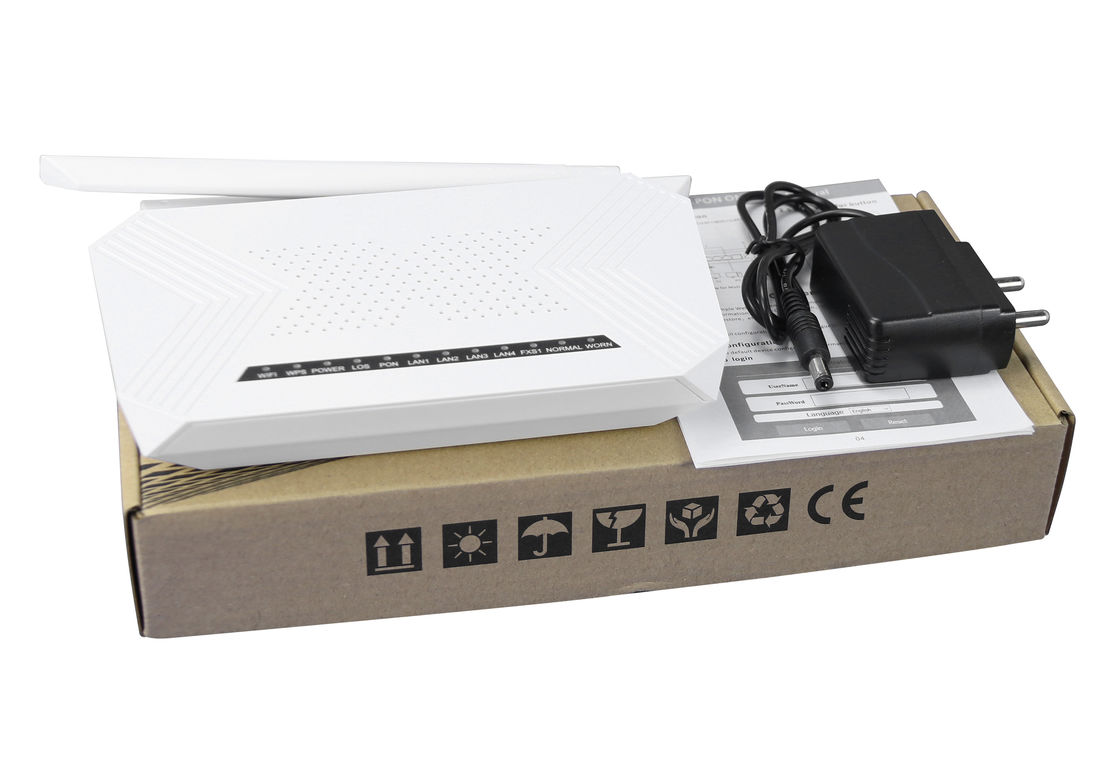

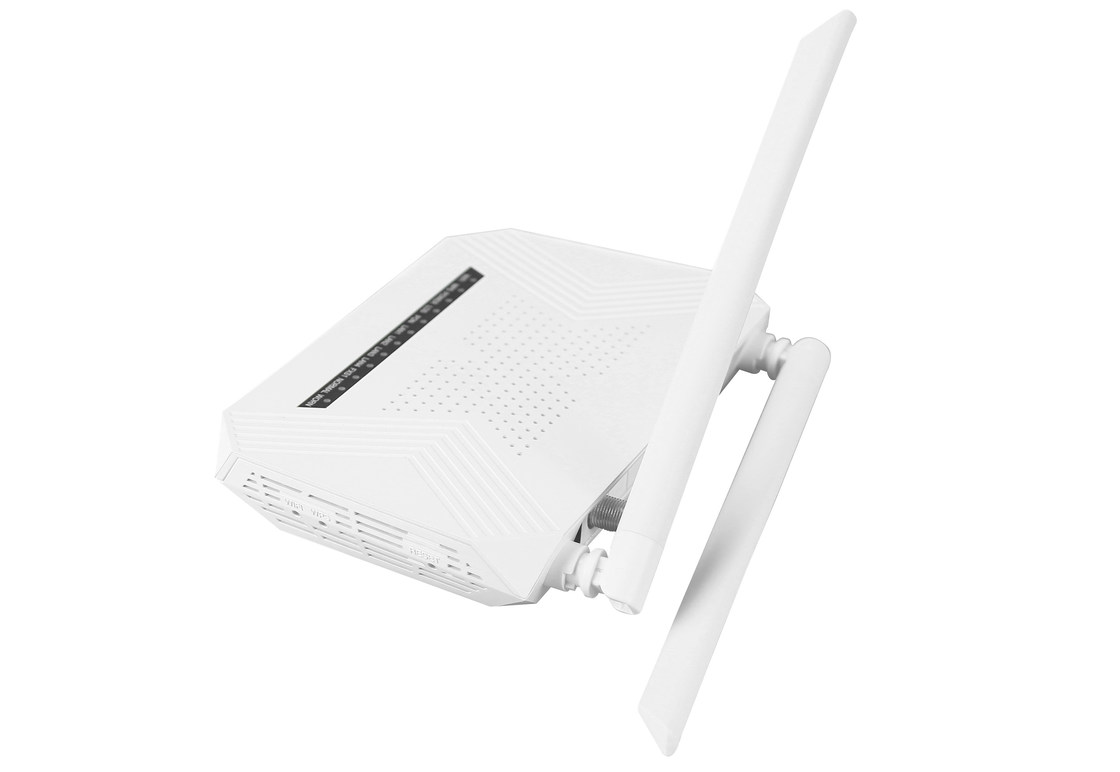

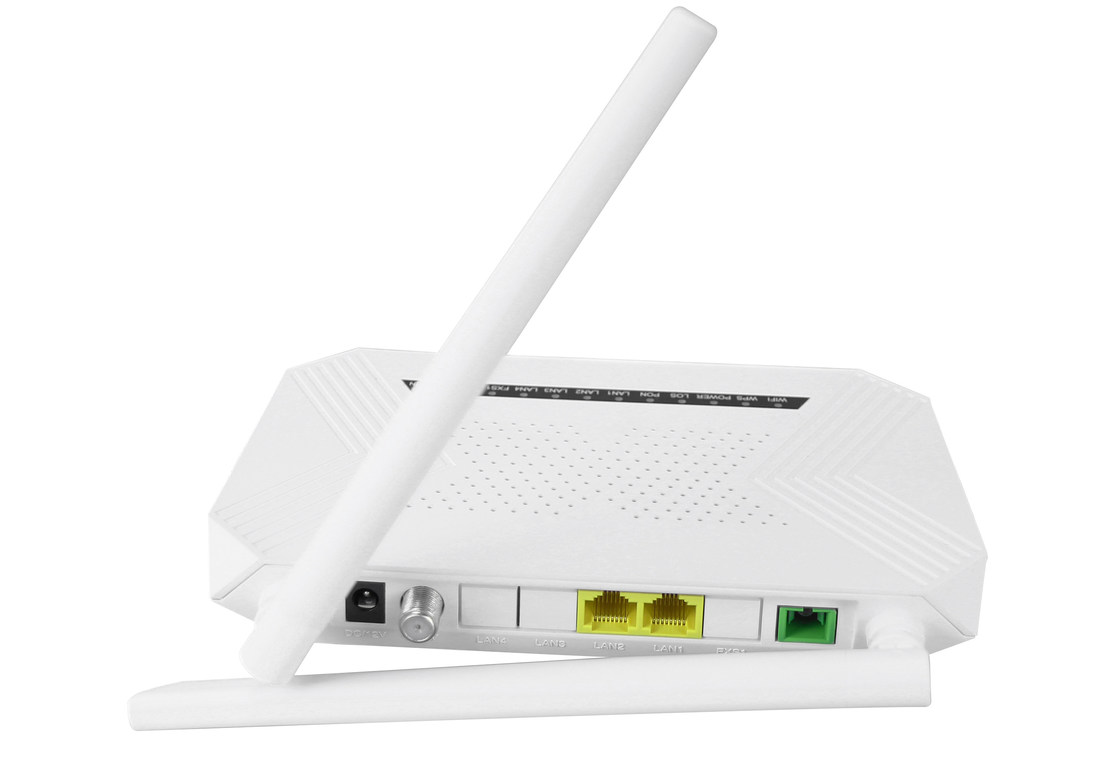

XPON ONU 1G1F+ CATV+ WIFI光学インターフェイスSC/APCのコネクター
記述:
異なったFTTHの解決のHGU （家の出入口の単位）として設計されている。キャリア クラスのFTTHの適用は異なったサービスを提供する。
成長した、安定した、費用効果が大きいXPONの技術に基づく。
中国電信CTC3.0のEPONの標準およびITU-TG.984.XのGPONの標準の技術的な性能に会う高い信頼性、容易な管理、設定の柔軟性およびよいサービスの質の保証を採用する
機能特徴:
|
サポートEPON/GPONモードおよび自動的にスイッチ モード |
|
PPPoE/DHCP/Static IPおよび橋モードのためのサポート ルート モード |
|
デュアル モード サポートIPv4およびIPv6 |
|
サポート2.4G WIFIおよび多数SSID |
|
ビデオ サービスのためのサポートCATVインターフェイスおよび主要なOLTによってリモート・コントロール |
|
サポートLAN IPおよびDHCPのサーバ コンフィギュレーション |
|
地図を描くサポート港およびループ検出するため |
|
サポート防火壁機能およびACL機能 |
|
サポートIGMPの詮策/委任状マルチキャスト特徴 |
|
サポートTR069遠隔構成および維持 |
|
安定システムを維持するシステム故障の防止のための専門にされた設計 |
指定:
| PONインターフェイス | 1 GPONボブ（ボーザ船上に） |
| 感受性の受け入れ:≤-28dBm | |
| 送信の光学力:+1~+4dBm | |
| 伝送距離:20KM | |
| 波長 | TX:1310nm、RX:1490nm |
| 光学インターフェイス | SC/APCのコネクター |
| 設計機構 | RTL9602C+RTL8192FRボブ（RTL8290B） |
| 抜け目がない | SPI抜け目がない16MB |
| LANインターフェイス | 1つのx 10/100/1000Mbps （GE）および1 x 10/100Mbps （FE）の自動適応性があるイーサネット インターフェイス。、RJ45コネクター完全/半分 |
| 無線電信 | IEEE802.11b/g/nと迎合的、 |
| 動作周波数:2.400-2.4835GHz | |
| サポートMIMOの300Mbpsまでの率、 | |
| 2T2Rの2外部アンテナ5dBi、 | |
| サポート:多数SSID | |
| チャネル:自動車 | |
| 調節タイプ:DSSS、CCKおよびOFDM | |
| 符号化の機構:BPSK、QPSK、16QAMおよび64QAM | |
| CATVインターフェイス | RF、WDMの光学力:+2~-15dBm |
| 光学反射損失:≥45dB | |
| 光学受け入れの波長:1550±10nm | |
| RFの周波数範囲:47~1000MHzのRFの出力インピーダンス:75Ω | |
| RFの出力レベル:78dBuV | |
| AGCの範囲:-13~+1dBm | |
| MER:≥ 32dB@-15dBm | |
| LED | WIFIの状態のための9 LED、WPS、PWR、LOS、PON、正常なLAN1~LAN2、身に着けられていて（CATV） |
| 押しボタン | 調整の機能のための3、WLAN、WPS |
| 作動条件 | 温度:0℃~+50℃ |
| 湿気:10%~90% （不凝縮） | |
| 条件を貯えること | 温度:-30℃~+60℃ |
| 湿気:10%~90% （不凝縮） | |
| 電源 | DC 12V/1A |
| パワー消費量 | ≤6W |
| 次元 | 180mm×107mm×28mm （L×W×H） |
| 純重量 | 0.24Kg |
照明灯の紹介
| 試験ランプ | 状態 | 記述 |
| WIFI | WIFIインターフェイスは上がる。 | |
| きらめき | WIFIインターフェイスはでありデータ（行為）を送り及び受け取る。 | |
| WIFIインターフェイスは下がる。 | ||
| WPS | きらめき | WIFIインターフェイスはしっかり関係を確立している。 |
| WIFIインターフェイスは信頼できる接続を確立しない。 | ||
| PWR | 装置は動力を与えられる。 | |
| 装置は動力を与えられる。 | ||
| LOS | きらめき | 装置線量低い信号が付いている光シグナルをまたは受け取らないため。 |
| 装置は光シグナルを受け取った。 | ||
| PON | 装置はPONシステムに登録した。 | |
| きらめき | 装置はPONシステムを登録している。 | |
| 装置登録は不正確である。 | ||
| LAN1~LAN2 | 港（LANx）はきちんと接続される（リンク）。 | |
| きらめき | 港（LANx）はでありデータ（行為）を送り及び受け取る。 | |
| 港（LANx）の関係の例外または接続されない。 | ||
|
身に着けられている （CATV） |
入れられた光学力は3dbmより高いまたは-15dbmより下がるために | |
| 入れられた光学力は-15dbmと3dbmの間にある | ||
|
常態 （CATV） |
入れられた光学力は-15dbmと3dbmの間にある | |
| 入れられた光学力は3dbmより高いまたは-15dbmより下がるために |
適用
